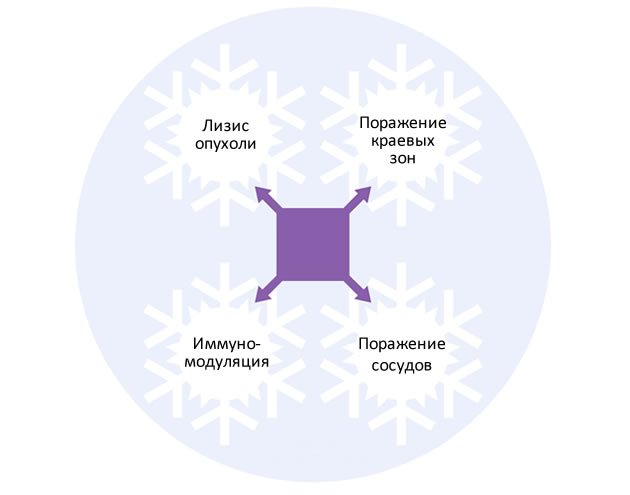

Рис.1. Принципы криотерапии.

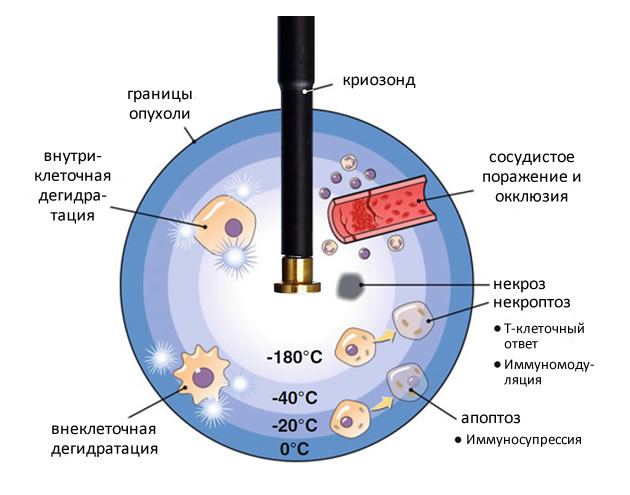

Рис.2. Замораживание закрытым контактным зондом.

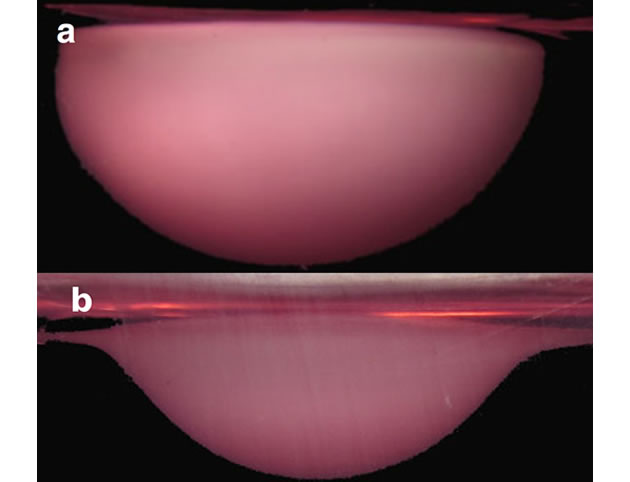

Рис.3. Формирование зон фронтального охлаждения и образование ледяного шара.

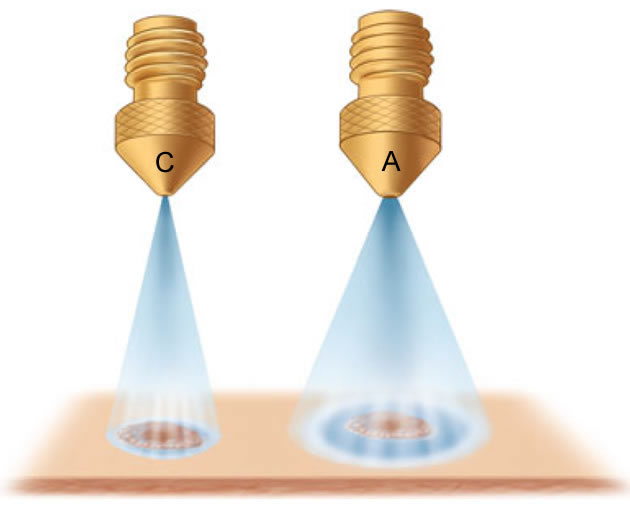

Рис.4. Зависимость скорости охлаждения и площади орошаемой поверхности от диаметра открытого струйного наконечника. Диаметр отверстия наконечника С = 0,55 мм, наконечника А = 1,0 мм.

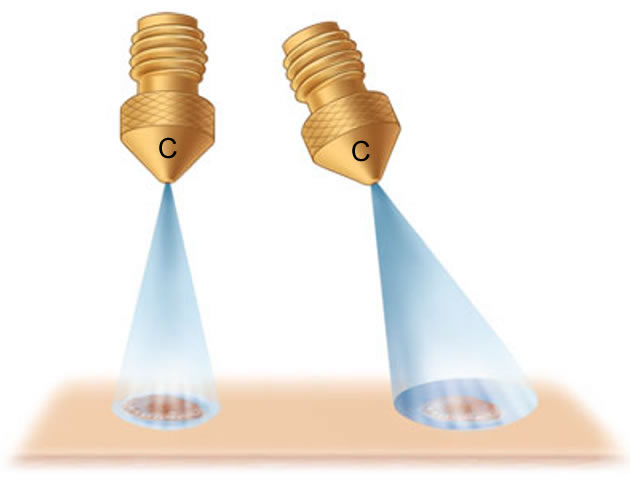

Рис.5. Зависимость площади орошаемой поверхности и скорости охлаждения от угла наклона открытого струйного наконечника.

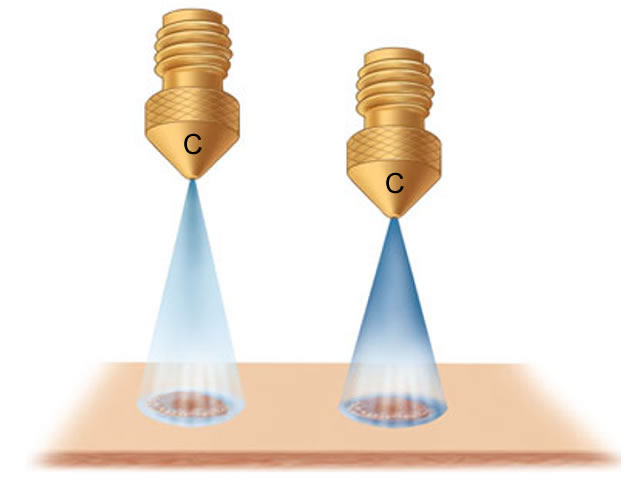

Рис.6. Зависимость скорости охлаждения и площади орошаемой поверхности от расстояния открытого струйного наконечника до новообразования.

Рис.7. Зависимость скорости охлаждения и площади орошаемой поверхности от положения открытого струйного наконечника (статическое и динамическое).

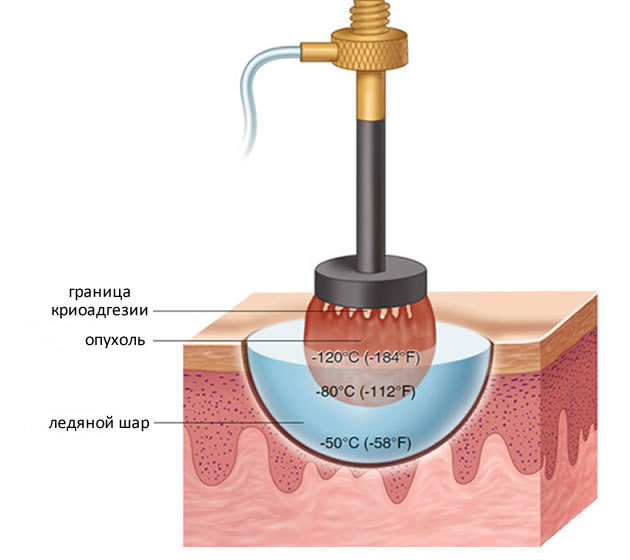

Рис.8. Формирование ледяного шара при работе с закрытым контактным зондом.

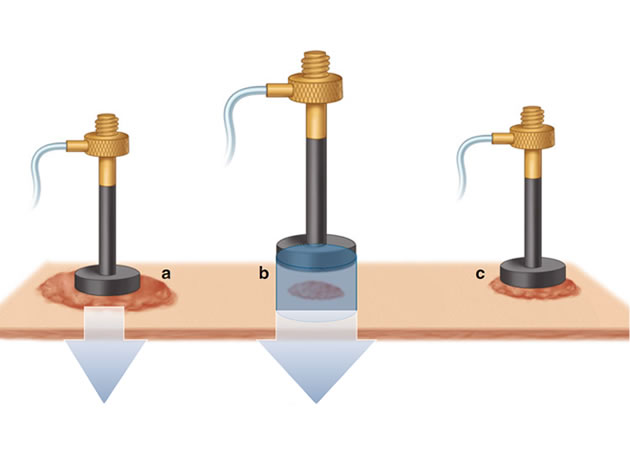

Рис.9. Соответствие размера закрытого контактного зонда размеру новообразования: (а)-слишком маленький, (b)-слишком большой, (с)-нормальный размер.

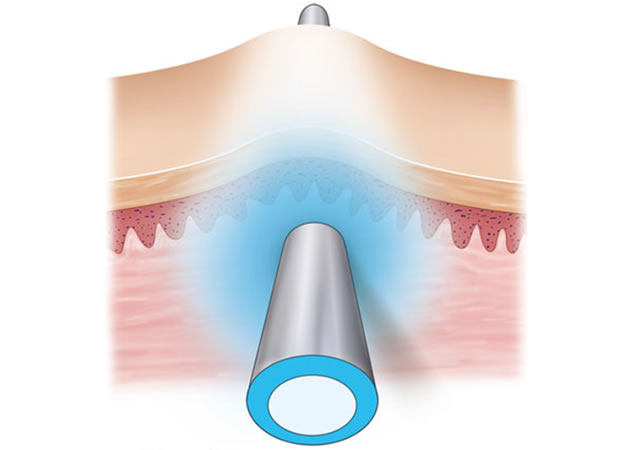

Рис.10. Криогенное воздействие методом сквозного протыкания новообразования иглой по его длинной оси (используется инъекционная игла с адаптером Люэр-лок).

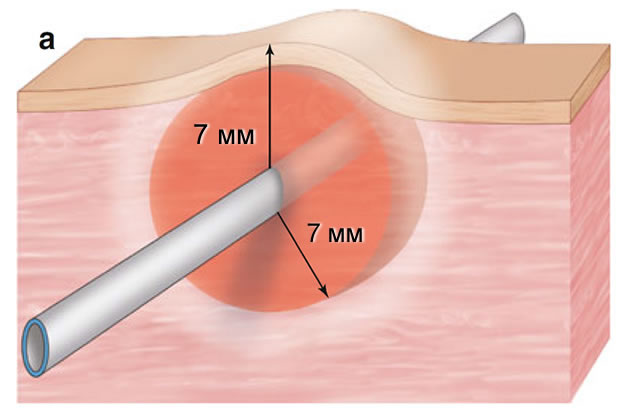

Рис.11. Правильный ввод иглы (с адаптером Люэр-лок).

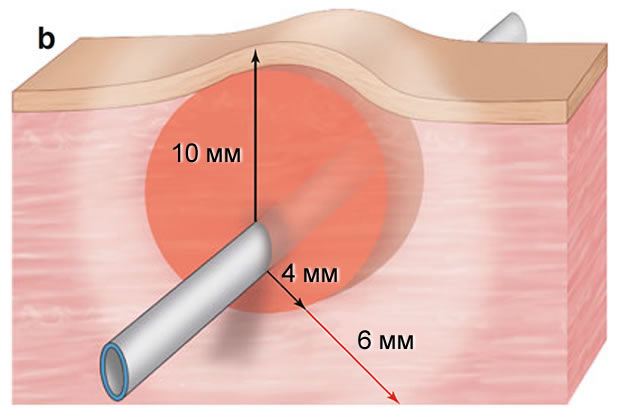

Рис.12. Неправильный ввод иглы (с адаптером Люэр-лок).

Рис.13. Формирование зоны криодеструкции: (а)-закрытым контактным зондом, (b)-открытым струйным наконечником.

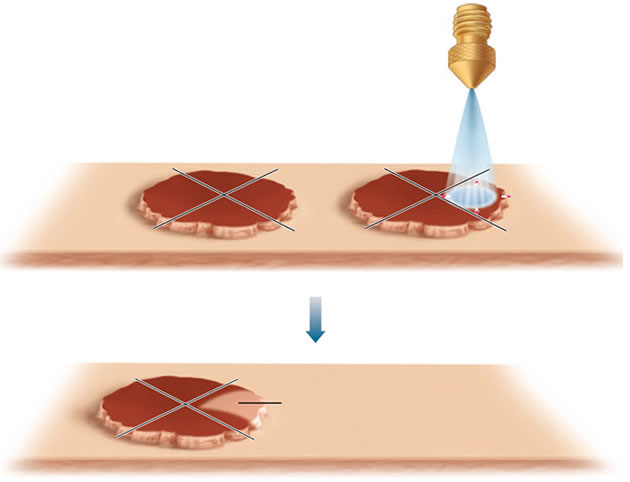

Рис.14. Техника обработки новообразования по секторам.

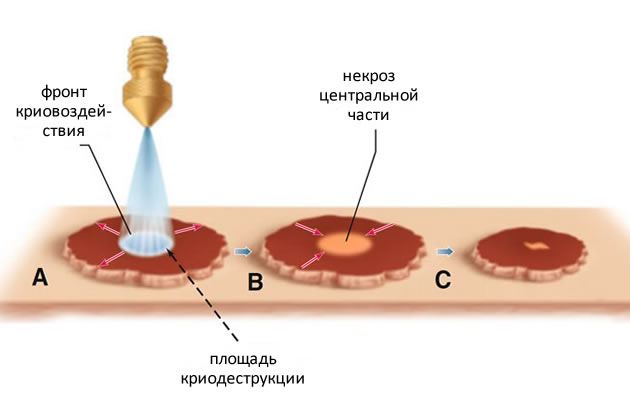

Рис.15. Зависимость формирования новой ткани от экспозиции криодеструкции.

Рис.16. Область лица, в которой риск рецидива опухоли примерно удваивается по сравнению с другими зонами, вне зависимости от деструктивной методики. Опухоли в данных областях рецидивируют и метастазируют в надкостницу, хрящевую ткань и нервные окончания.
